TS/TS-X/TS-XL/TS-X MOVE輪廓粗糙度儀

TS：帶Z軸上輪廓掃描輪廓測量系統

花崗石底座帶T型槽和電動Y/R升降工作臺

恒定動態速度控制，無論傾角大小，都保持測量點距一致。

模塊化設計的擴展功能?？缮墸弘p向輪廓模式，粗糙度測量。

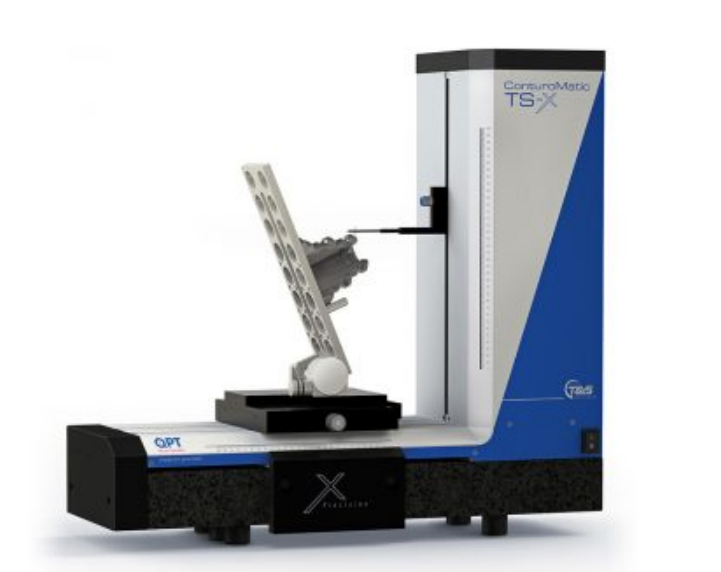

TS-X：輪廓粗糙度測量系統

采用空氣軸承，X軸向靜態接觸和測量，全量程都可以測量輪廓和粗糙度

TS-XL：TS-X的升級版，立柱高達550 mm，承重50kg

TS-X Move：大型和重型工件測量站，工件直徑1200mm，承重150 Kg

粗糙度選項：

l 評價表面粗糙度的軟件選項，可評價粗糙度參數見下表

l 通過參考測量來測量表面粗糙度

l 輪廓和粗糙度測量可以結合在“MultiContour”功能中，并與雙向輪廓功能結合使用

l 此功能可集成到自動測量功能中

技術數據
應用
附件
貨運

機型	CV-120	CV-300	TS/GS	TS-X(HD)/GM-X	TS-XL	TS-X move
功能參數
X軸量程	120 mm	300 mm	300 mm	350 mm	360 mm	360 mm
Z軸量程	30 mm	100 mm	375 mm	280 mm	550 mm	550 mm
測量系統	數字	數字	光柵	光柵	光柵	光柵
輪廓測量	√	√	√	√	√	√
雙向輪廓測量	-	-	●	√	√	√
X軸向左測量	-	-	√	√	√	√
X軸掃描	-	-	-	√	√	√
測量速度	0.03-1.75 mm/s		0.1-0.3 mm/s
速度自動優化	-	-	√	√	√	√
數據處理	數字
導軌	機械			氣浮軸承
分辨率	0.01 μm	0.01 μm	0.001 μm	0.001 μm	0.001 μm	0.001 μm
工作臺承重	30 Kg	75 Kg	35 Kg	25 Kg(50 Kg HD)	50/100 Kg	150 Kg
數據導出	●	●	●	●	●	●
電動Y工作臺	-	-	●	●	●	●
圓柱螺紋評價	-	-	●	●	●	●
圓錐螺紋評價	-	-	●	●	●	●
X軸誤差(μm)	±(1.2+2Lx/25)	±(1.0+Lx/25)	±(0.75+Lx/100)	±(0.5+Lx/100)	±(0.5+Lx/100)	±(0.5+Lx/100)
Z軸誤差(μm)	±(1.2+2Lz/25)	±(1.2+Lz/25)	±(0.75+Lz/100)	±(0.5+Lz/100)	±(0.5+Lz/100)	±(0.5+Lz/100)
輪廓軟件功能
輪廓評價	√	√	√	√	√	√
直徑評價	-	-	●	√	√	√
數控自動測量	√	√	√	√	√	√
數控自動評價	√	√	√	√	√	√
粗糙度功能
粗糙度	-	-	●	√	√	√
Dominant Ripple	-	-	●	●	●	●
Robust Gaussian	-	-	●	●	●	●
量程（Z/X）	-	-	1.0/300 mm	350/280 mm	550/360 mm	350/370 mm
Ra范圍	-	-	≥0.1 μm	≥0.05 μm	≥0.1 μm	≥0.05 μm
Rz范圍	-	-	≥1.0 μm	≥0.5 μm	≥0.8 μm	≥0.5 μm
準確性	-	-	5% MW	5% MW	5% MW	5% MW
測速	-	-	0.1 mm/s	0.1-0.5 mm/s
測力	-	-	7.5 mN
備注	√標配，●選配，-沒有
	NW：標準值	MW：測量值

想要了解更多產品信息，聯系我們的客服人員　聯系電話：400-878-8028
